連載中のオーム社刊「電気と工事」2025年8月号のP.59～「一から学ぶ家庭内ネットワーク 第5回 LANケーブルの施工（その３ 実践編）」の写真が、白黒の紙面ではわかりにくいので、このページにて、カラーの写真を掲載したいと思います。

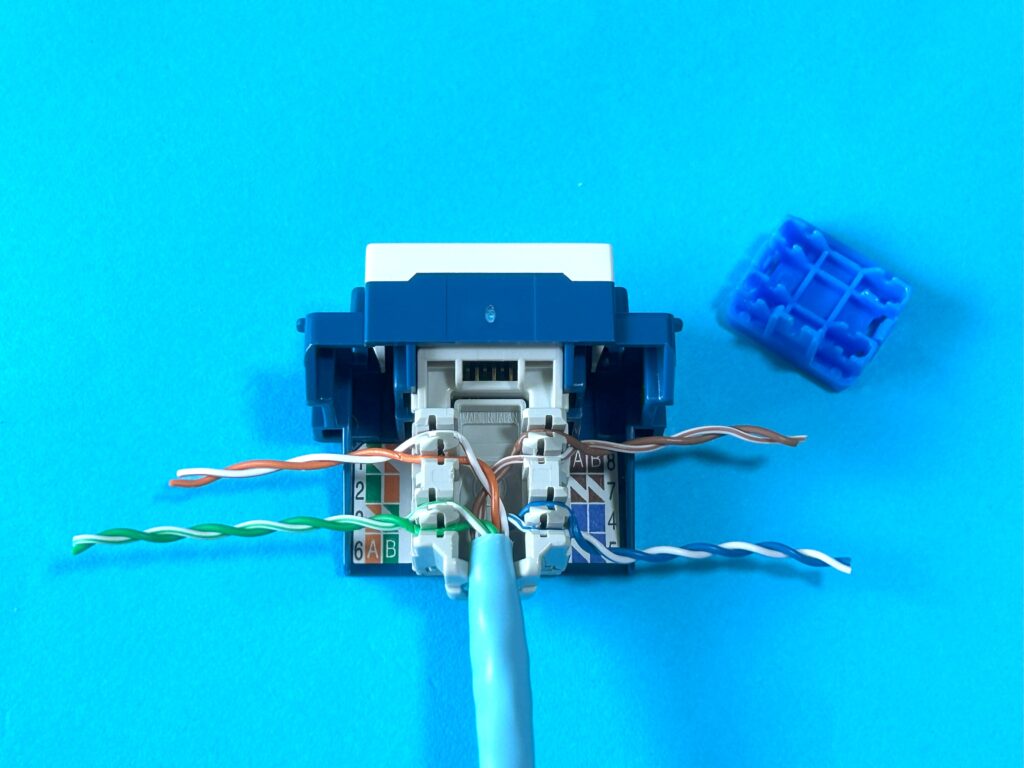

・写真３（P.61 ） 芯線の挿入
「ぐっとすシリーズ」の情報モジュラジャック CAT 6（NR 3170）とカテゴリ６のLAN ケーブルを使った成端作業 （T568B結線）
以下のように、できるだけツイストペアの”撚り”を保ったまま、コンタクト部（接点部）に挿入してください。コンタクト部に挿入する部分の”撚り”だけを緩める感じで、挿入します。
ちなみに、ツイストペアの”撚り”を戻すと作業は楽になりますが、LANケーブルとしての性能が悪くなり、ノイズへの耐性も低下します。そのため、できるだけ、”撚り”を戻さず、成端作業を行うことが重要です。これは、CAT6Aなどの高性能のケーブルシステムになるほど重要です。
の成端作業
各ツイストペアの”撚り”を保ったまま、コンタクト部（接点）の山に合わせて挿入するのがコツ

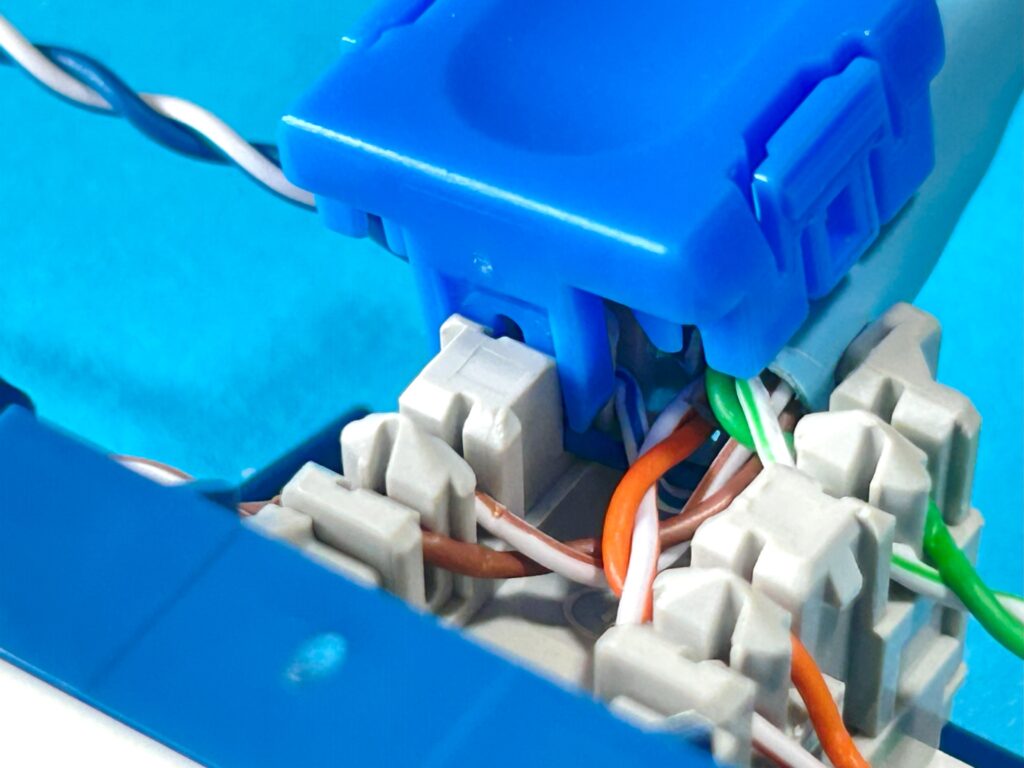

・写真７（P.61 ） 芯線の押し込み
キャップの簡易工具（インパクトツール）で、各芯線をしっかりと押し込む
あとは、余線をニッパーで切り落とし、キャップを取り付けて、成端完了です
なお、詳しい内容は、8月号を参照してください。
